Kaavarointi
Lantier – asiantuntija kaavaroinnissa
Espanjalainen Lantier on erikoistunut paperi- ja kartonkikoneiden kaavarointiratkaisuihin, ja tarjoaa laajan valikoiman kaavarinteriä, teräpitimiä ja kaavarinrunkoja kaikkiin koneen osiin viiraosalta kuivatusosaan ja rullaimelle asti.
- Kaavarien rungot ja teräpitimet – kaikille kohteille paperikoneilla
- Laakerit ja oskillaattorit – Omaa suunnittelua ja omavalmisteiset huipputason ratkaisut kaavareille

Kaavarointijärjestelmän oikea suunnittelu ja käyttö voivat parantaa paperikoneesi suorituskykyä
Lantierin järjestelmät on suunniteltu parantamaan rainan laatua, pidentämään koneen komponenttien käyttöikää sekä vähentämään katkoja ja seisokkeja. Yrityksen teräpitimet – kuten itsesäätyvät Flexilan-mallit – varmistavat tasaisen kuormituksen, helpon säädettävyyden ja turvallisen käytön. Lantier toimii tiiviissä yhteistyössä konevalmistajien ja loppuasiakkaiden kanssa ja toimittaa ratkaisuja, jotka täyttävät tiukimmatkin tekniset- ja prosessivaatimukset
Viira- ja puristinosan kaavarointi

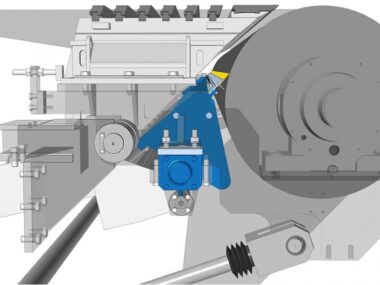

Rintatelan kaavari
Hyödyt
- Parantaa rainan muodostumista
- Parantaa viiraosan kudosten suorituskykyä
- Tasoittaa kosteusprofiilia
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
Tiedot
- Telapinnan puhdistus
- Veden poisto kaukaloon
- Erittäin rajoitettu pääsy kaavariin
- Mikrometriruuveja ei voida säätää: säätö onnistuu vain imulaatikon (Suction Box) huollon yhteydessä (keraamien vaihto)
- Suositus: Asennetaan Flexilan FL-4 tai Flexilan FL-5 -teräpidin (itseasettuva)
→ Tällöin ei tarvitse odottaa imulaatikon huoltoa säätöjen tekemiseksi
Viirakierron sisäpuolinen viiraosan kaavari kaukalolla
Hyödyt
- Parantaa rainan muodostumista
- Parantaa viiraosan kudosten suorituskykyä
- Tasoittaa kosteusprofiilia
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
Tiedot
- Telapinnan puhdistus
- Veden poisto kaukaloon
- Erityinen kaukalorakenne, joka kerää veden telalta ja johtaa sen tehokkaasti pois kaavarilta
Viirakierron ulkopuolinen kaavari
Hyödyt
- Parantaa rainan muodostumista
- Parantaa viiraosan kudosten suorituskykyä
- Tasoittaa kosteusprofiilia
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
Tiedot
- Telapinnan puhdistus
- Veden poisto ulkoiseen kaukaloon
- Erityinen laatikkorakenne, joka ohjaa veden ulkoiseen viira- tai puristinosan kaukaloon

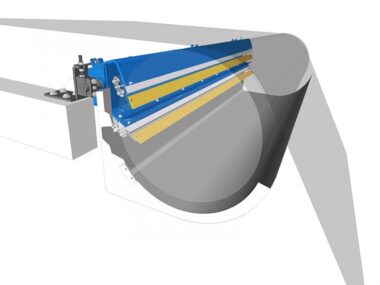

Aqualan Double Doctor viiranimutelala + integroitu vesikaukalo
Hyödyt
- Säästää energiaa
- Parantaa rainan muodostumista
- Tasoittaa kosteusprofiilia
- Parantaa puristinosan suorituskykyä
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
Tiedot
- Veden poisto ja imutelojen täydellinen puhdistus
- Soveltuu sekä uusiin kohteisiin, että nykyisten päivitykseen
- Tarvittaessa Lantier voi kunnostaa olemassa olevan imutelan vesikaukalon tai valmistaa täysin uuden
Aqualan Double Doctor on suunniteltu poistamaan ongelmat, joita imutelojen ympärille muodostuva vesikalvo aiheuttaa:
- Rajoittaa imutelan imukykyä
- Hallitsematon veden roiske viiran alapuolelle, mikä häiritsee rainan muodostumista
- Ratakatkot
Aqualan Double Doctor poistaa ja ohjaa tämän veden pois, puhdistaen ja kuivaten imutelan pinnan ja sen reiät. Näin estetään rainan uudelleenkostuminen ja siitä aiheutuvat ongelmat.
Aqualan Double Doctor Pick-up imutelalla + integroitu vesikaukalo
Hyödyt
- Säästää energiaa
- Parantaa rainan muodostumista
- Tasoittaa kosteusprofiilia
- Parantaa puristinosan suorituskykyä
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
Tiedot
- Vedenpoisto ja imutelojen täydellinen puhdistus
- Soveltuu kaikkiin uusiin ja olemassa oleviin paperikoneisiin
- Tarvittaessa Lantier voi kunnostaa imutelan vesikaukalon tai valmistaa täysin uuden
Aqualan Double Doctor on suunniteltu poistamaan ongelmat, joita imutelan ympärille muodostuva vesikalvo aiheuttaa:
- Imukapasiteetin heikkeneminen imutelassa
- Hallitsematon veden roiske viiran tai huovan alapuolelle, mikä häiritsee rainan muodostumista
- Ratakatkot
Aqualan Double Doctor irrottaa ja ohjaa veden pois, puhdistaen ja kuivaten imutelan pinnan ja reiät. Näin estetään rainan uudelleenkostuminen ja siitä aiheutuvat haitat.
Aqualan Double Doctor puristinosan imutelalla + vesikaukalo
Hyödyt
- Maksimoi ja mahdollistaa komponenttien ja prosessien seurannan
- Parantaa rainan muodostumista
- Tasoittaa kosteusprofiilia
- Parantaa kuivatusosan suorituskykyä
- Optimoi käyttötarvikkeiden (esim. terät) käyttöä
- Vähentää ratakatkojen määrää
Tiedot
- Vedenpoisto ja imutelojen täydellinen puhdistus
- Soveltuu kaikkiin uusiin ja olemassa oleviin kohteisiin
- Tarvittaessa Lantier voi kunnostaa imutelan vesikaukalon tai rakentaa kokonaan uuden
Aqualan Double Doctor on suunniteltu poistamaan ongelmat, joita imutelan ympärille muodostuva vesikalvo aiheuttaa:
- Rajoittunut imuteho imutelassa
- Hallitsematon veden roiske viiran tai huovan alapuolelle, mikä häiritsee rainan muodostumista
- Ratakatkot
Aqualan Double Doctor irrottaa ja ohjaa veden pois, puhdistaen ja kuivaten imutelan pinnan ja reiät. Näin estetään rainan uudelleenkostuminen ja siitä aiheutuvat haitat
Tandem Double Doctor puristimen keskitelalla + voitelusuihkut
Hyödyt
- Parantaa kuivatusosan suorituskykyä
- Parantaa puristinosan suorituskykyä
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
Tiedot
- Kaksoiskaavari (“Tandem Doctor”)
- Täsmällinen kulmansäätö molemmille terille
- Rainan irrotus kaikissa olosuhteissa ja puristimen täydellinen puhdistus
- Vankka rakenne, valmistettu ruostumattomasta teräksestä
- Ei värähtelyä
- Soveltuu sekä uusiin että olemassa oleviin paperikoneisiin
- Saatavilla myös yksiteräisenä kaavarirunkona
Tandem-kaavarin suorituskyvyn avain on erittäin tarkka rakenne ja valmistus tiukimpien toleranssien mukaan. Tällä tavoin vältetään värähtelyongelmat, rainan kulkuongelmat, puristintelan vauriot jne.
Kuivatusosan kaavarit
Alaslaskupaikkojen kaavari kuivatusosalla
Hyödyt
- Parantaa kuivatusosan suorituskykyä
- Parantaa kudosten (esim. kuivatusviirat) suorituskykyä
- Vähentää ratakatkojen määrää
Tiedot
- Yksiteräinen rainan irrotuskaavari alaslaskupaikoille
- Rainan irrotus kaikissa tilanteissa ja kuivatussylinterin tehokas puhdistus
- Vankka rakenne, ruostumatonta terästä
- Varustettu lämpösuojalevyllä, joka estää muodonmuutokset lämpötilaerojen vuoksi
- Ei värähtelyä
- Soveltuu kaikkiin uusiin ja olemassa oleviin paperikoneisiin
- Saatavilla myös teräsrakenteisena, lämpösuojalevyllä varustettuna
- Myös kaksiteräinen versio saatavilla, mikäli tilaa on
Puhaltava tai alipaineistettu kaavari kuivatusosalla – taskutuuletukseen ja rainan stabilointiin
Hyödyt
- Poistaa pölyä – ehkäisee palovaaroja
- Parantaa kuivatusosan suorituskykyä
- Vähentää ratakatkojen määrää
Tiedot
- Taskutuuletus (pocket ventilation)
- Estää rainan liikehdintää
- Vähentää ratakatkojen riskiä
- Ilmankierron parantaminen kuivatusalueella
- Tehostaa tasauslaatikon/ ajettavuuslaatikon (stabilizer box) toimintaa
Pölynpoistokaavari (imutoiminen) kuivatusosassa
Hyödyt
- Ehkäisee tukkeutumisia ja vähentää käsin tehtäviä puhdistustoimenpiteitä
- Poistaa pölyä – ehkäisee palovaaroja
- Parantaa kuivatusosan suorituskykyä
- Parantaa kudosten (esim. kuivatusviirat) suorituskykyä
- Vähentää ratakatkojen määrää
Tiedot
- Poistaa tehokkaasti pölyn kuivatusosasta
- Vähentää paloriskejä
- Vähentää puhdistuskustannuksia
- Pidentää kaavarinterän käyttöikää
Tail Transfer doctor kuivatusosassa
Hyödyt
- Ehkäisee tukkeumia ja manuaalisia toimenpiteitä
- Mahdollistaa prosessin automaation
Tiedot
- Varustettu puhallusputkilla ja ohjauskiilalla
- Kiinnitys sovitettu kaavarinteränpitimen niitteihin
- Ilmaliitännät sijoitettu paperikoneen rungon ulkopuolelle
- Ilmaliitäntöjen muotoilu räätälöidään käytettävissä olevan tilan mukaan
- Puhallusputkissa säädettävät kiinnitysosat, joilla puhallussuunta asetetaan lähelle koneen runkoa
- Kaikki kiinnitysosat ja ohjauskiila on pyöristetty, jotta paperille ei synny virtausesteitä
Kalanterikaavari
Hyödyt
- Estää jälkien syntymistä
- Tasoittaa kosteusprofiilia
Tiedot
- Telapinnan puhdistus kalanterissa
- Erikoissuunnittelu kaikille kalanteriteloille:
- Flexilan FL-8 -teräpitimet pehmeille teloille
- Flexilan FL-4 -teräpitimet koville teloille
- Soveltuu sekä uusiin että olemassa oleviin paperikoneisiin
Rullaimen kaavari
Hyödyt
- Parantaa kuivatusosan suorituskykyä
Tiedot
- Rullaimen rummun pinnan tehokas puhdistus
- Erikoissuunniteltu puhallusputki rainan irrotuksen tehostamiseksi
- Soveltuu sekä uusiin että olemassa oleviin paperikoneisiin
- Teräpitimet suunniteltu siten, että kaavarinterä voidaan vaihtaa koneen etupuolelta
- Saatavilla kiinteänä tai oskilloivana versiona
Hydrolan-vesikaavari päällystyskoneen vastatelalla
Hyödyt
- Estää jälkien syntymistä
- Tasoittaa kosteusprofiilia
- Pidentää komponenttien käyttöikää
Tiedot
Hydrolan-vesikaavari päällystyskoneen vastatelalla
- Poistaa kertymät vastatelan pinnalta
- Parantaa päällysteen laatua
- Vähentää ratakatkoja
- Pidentää päällystysterän käyttöikää
Hydrolan-teräpitimen ominaisuudet:
- Käyttää 75–80 mm (3″) leveitä teriä
- Pneumaattinen avaus- ja sulkemismekanismi teräpesälle
- Mikrometrisillä säätöruuveilla varustettu teräpidin profiilisäätöä varten
- Vankka rakenne, ruostumatonta terästä
Pehmopaperikoneiden kreppikaavarit

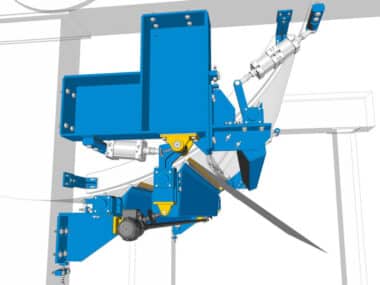

Kreppikaavari automaattisella Alpha-järjestelmällä
Hyödyt
- Ehkäisee tukkeumia ja manuaalisia toimenpiteitä
- Parantaa kuivatusosan suorituskykyä
- Parantaa konevaatetuksen suorituskykyä
- Pidentää komponenttien käyttöikää
- Optimoi käyttötarvikkeiden (esim. terien) kulutusta
- Mahdollistaa prosessien automaation
- Lyhentää huoltoaikoja
- Vähentää ratakatkojen määrää
Kreppikaavari manuaalisella Alpha-järjestelmällä
Hyödyt
- Ehkäisee tukkeumia ja vähentää käsin tehtäviä toimenpiteitä
- Parantaa konevaatetuksen suorituskykyä
- Parantaa Yankee-kuivaimen suorituskykyä
- Pidentää komponenttien käyttöikää
- Optimoi käyttötarvikkeiden kulutusta
- Tukee prosessien osittaista automaatiota
- Lyhentää huoltoon käytettävää aikaa
- Vähentää ratakatkojen määrää
Kreppikaavari manuaalisella Alpha-järjestelmällä
Hyödyt
- Ehkäisee tukkeumia ja vähentää käsin tehtäviä toimenpiteitä
- Parantaa konevaatetuksen suorituskykyä
- Parantaa Yankee-kuivaimen suorituskykyä
- Pidentää komponenttien käyttöikää
- Optimoi käyttötarvikkeiden kulutusta
- Tukee prosessien osittaista automaatiota
- Lyhentää huoltoon käytettävää aikaa
- Vähentää ratakatkojen määrää

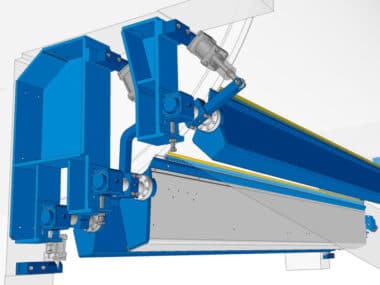

Leikkaus-, kreppaus- ja puhdistuskaavari Jenkkisylinterille
Hyödyt
- Parantaa konevaatetuksen suorituskykyä
- Parantaa Jenkkisylinterin suorituskykyä
- Pidentää komponenttien käyttöikää
- Vähentää ratakatkojen määrää
