Lämmönvaihdin voi näyttää toimivan normaalisti, vaikka sen suorituskyky olisi jo selvästi heikentynyt. Se on juuri likaantumisen ongelma: tuotanto ei välttämättä pysähdy, mutta lämmönsiirto heikkenee, painehäviö kasvaa ja energiaa kuluu enemmän kuin pitäisi.
Likaantuminen alkaa usein pienistä kerrostumista lämmönsiirtopinnoilla. Kun kerrostuma kasvaa, lämpö ei enää siirry yhtä tehokkaasti prosessiin. Samalla järjestelmältä voidaan joutua vaatimaan enemmän tehoa saman lopputuloksen saavuttamiseksi.
Jo muutaman millimetrin likakerrostuma voi heikentää lämmönsiirtoa merkittävästi. Teollisessa käytössä tämä voi tarkoittaa huomattavaa vuosikustannusta, erityisesti silloin kun lämmönvaihdin on jatkuvassa käytössä ja energiavirrat ovat suuria.
Miksi likainen lämmönvaihdin kuluttaa energiaa huomaamatta?
Likakerrostuma toimii lämmönsiirtopinnan ja prosessivirtauksen välissä eristävänä kerroksena. Mitä paksummaksi kerrostuma kasvaa, sitä vaikeampaa lämmön on siirtyä nesteestä toiseen. Samalla virtausvastus voi kasvaa, mikä näkyy painehäviönä ja pumppauksen kuormituksena.
Käytännössä tämä voi näkyä esimerkiksi hitaampana lämmityksenä tai jäähdytyksenä, tavoitelämpötilojen karkaamisena, kasvaneena energiankulutuksena tai tarpeena ajaa prosessia kovemmilla asetuksilla. Ongelma ei aina näy yksittäisenä vikana, vaan prosessin hyötysuhteen heikkenemisenä.
Siksi likaantuminen on usein vaikea tunnistaa pelkästään arjen käyttötilanteessa. Pesutarve kannattaa arvioida mittausten perusteella: lämpötilaerojen, painehäviön, virtaaman ja energiankulutuksen muutokset kertovat usein enemmän kuin silmämääräinen arvio.
Kun lämmönsiirron heikkenemä muuttuu euroiksi
Lämmönvaihtimen suorituskyvyn heikkenemä voi näyttää prosentteina pieneltä, mutta teollisuuden energiavirroissa vaikutus muuttuu nopeasti euroiksi.
Jos yhden megawatin lämmönvaihdin käy 8 000 tuntia vuodessa, sen kautta siirtyy laskennallisesti 8 gigawattituntia energiaa. Jos suorituskyky heikkenee pesuvälin lopussa 25 prosenttia ja keskimääräinen heikkenemä on noin 12,5 prosenttia, menetetty energia on noin yksi gigawattitunti vuodessa.
Kun energian arvona käytetään 0,10 euroa kilowattitunnilta, laskennallinen kustannus on noin 100 000 euroa vuodessa.
Tämä ei tarkoita, että jokainen lämmönvaihdin aiheuttaa automaattisesti saman kustannuksen. Todellinen vaikutus riippuu muun muassa lämmönvaihtimen koosta, käyttöajasta, energian hinnasta, likaantumisen tyypistä ja siitä, kuinka kriittisessä kohdassa prosessia laite toimii. Laskelma kuitenkin osoittaa mittaluokan: pieneltä näyttävä suorituskyvyn lasku voi muuttua suureksi vuosikustannukseksi.
Miksi lämmönvaihtimen pesu tehdään usein liian myöhään?
Monessa teollisuuslaitoksessa lämmönvaihtimen puhdistus tehdään vasta, kun ongelma näkyy tuotannossa selvästi. Silloin lämpötilat eivät enää riitä, painehäviö on kasvanut liikaa tai prosessi alkaa rajoittaa tuotantoa.
Taloudellisesti oikea hetki voi olla huomattavasti aikaisemmin. Lämmönvaihtimen puhdistusta ei kannata tarkastella vain kunnossapidon rutiinina, vaan osana energiatehokkuuden ja käyttövarmuuden hallintaa. Jos pesu palauttaa lämmönsiirtotehoa ja pienentää painehäviötä, sen vaikutus voi näkyä nopeasti prosessin toiminnassa.
Oikea kysymys ei siis ole vain: “Milloin tämä on pakko pestä?”
Parempi kysymys on: “Missä vaiheessa likaantuminen alkaa maksaa enemmän kuin pesu?”.
Lämmönvaihtimen puhdistus kemiallisella kiertopesulla ilman purkutöitä
Masspapin HeatFlow Pro on teollisuuden käyttöön tarkoitettu lämmitetty kemiallinen kiertopesuratkaisu. Sen avulla lämmönvaihdin voidaan puhdistaa kierrättämällä lämmitettyä pesuliuosta hallitusti laitteen läpi ilman, että kohdetta tarvitsee purkaa.
Menetelmä soveltuu lämmönvaihtimien lisäksi myös esimerkiksi öljynjäähdyttimille, prosessiputkistoille, säiliöille ja muille CIP-pesua vaativille kohteille. Oleellista on, että pesu voidaan toteuttaa prosessiin sopivalla tavalla ja oikealla kemialla.
Lämmitetty kiertopesu on erityisen hyödyllinen silloin, kun lika on sitkeää, kerrostunutta tai sellaista, ettei pelkkä huuhtelu riitä palauttamaan suorituskykyä. Hallittu lämpötila, virtaus ja pesukemia parantavat puhdistuksen tehoa ja tekevät pesusta ennakoitavamman.
Oikea pesukemia ratkaisee lopputuloksen
Lämmönvaihtimen pesussa ei ole kyse vain siitä, että järjestelmään kierrätetään jotakin pesuainetta. Pesutulos riippuu ratkaisevasti siitä, mistä lika koostuu ja miten se reagoi valittuun kemiaan.
Orgaaninen lika, rasvat ja öljyt vaativat eri lähestymistavan kuin kalkki, ruoste tai mineraalisaostumat. Emäksiset pesuaineet soveltuvat tyypillisesti rasvaiseen ja orgaaniseen likaan, kun taas happamat pesuaineet pureutuvat tehokkaammin kalkkiin ja mineraalikerrostumiin.
Jos kemia valitaan väärin, pesu voi jäädä vajaaksi. Tällöin osa kerrostumasta jää pinnoille, painehäviö ei laske odotetusti ja lämmönsiirtoteho ei palaudu. Siksi onnistunut puhdistus alkaa aina kohteen ja likaantumisen arvioinnista.
Esimerkki: 50 prosentin tehonparannus kahdessa tunnissa

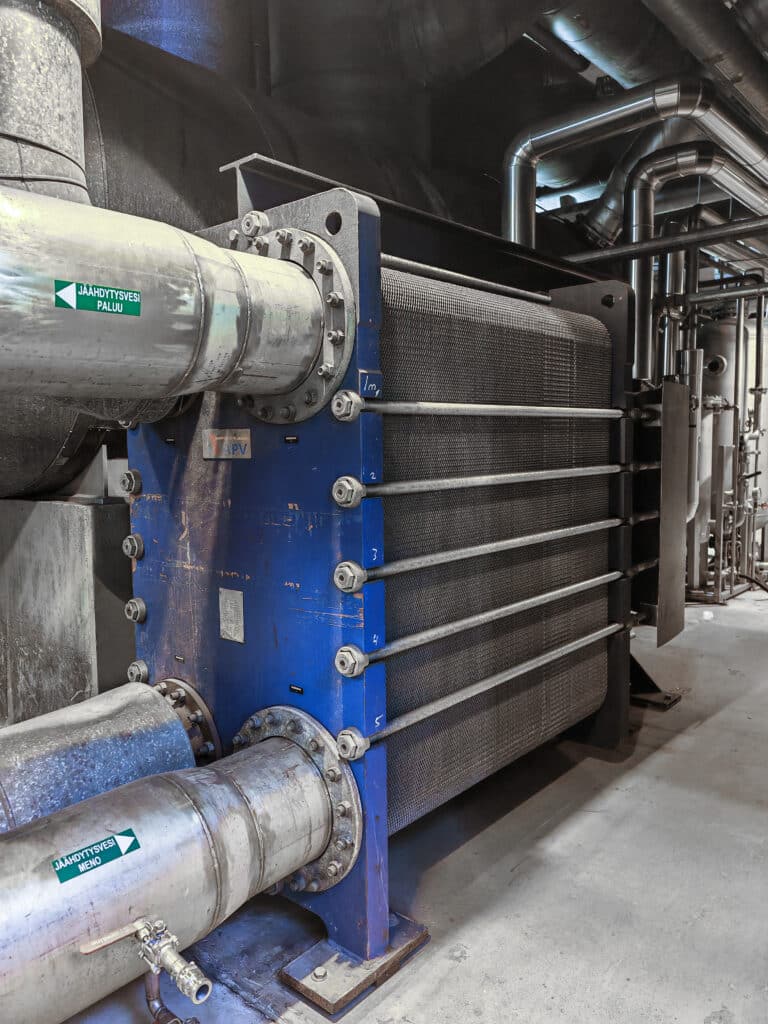

Paperiteollisuuden kohteessa puhdistettiin 2,5 kuution levylämmönvaihdin lämmitetyllä kemiallisella kiertopesulla. Pesu kesti kaksi tuntia, eikä lämmönvaihdinta tarvinnut purkaa.
Pesun jälkeen lämmönsiirtoteho oli parantunut 50 prosenttia.
Tulos kertoo hyvin, miksi lämmönvaihtimen puhdistusta ei kannata nähdä pelkkänä huoltotoimenpiteenä. Kun likaantuminen rajoittaa lämmönsiirtoa, oikea-aikainen pesu voi palauttaa merkittävän osan menetetystä suorituskyvystä nopeasti.
CE-sertifioitu ja käyttäjäystävällinen HeatFlow Pro yksinkertaistaa kemiallista huuhtelua ja mahdollistaa helpon huuhtelun jäännöskemikaalien poistamiseksi.
Puhdas lämmönvaihdin parantaa energiatehokkuutta ja käyttövarmuutta
Lämmönvaihtimen puhdistuksen hyöty ei rajoitu vain energiankulutukseen. Kun lämmönsiirto toimii suunnitellusti, prosessia voidaan ajaa vakaammin ja usein pienemmällä kuormituksella. Samalla painehäviö pienenee ja pumppauksen tarve voi vähentyä.
Puhtaampi lämmönvaihdin voi vaikuttaa tuotantoon usealla tavalla. Se voi palauttaa lämmönsiirtoa lähemmäs suunniteltua tasoa, pienentää painehäviötä, parantaa prosessin ohjattavuutta ja vähentää tarvetta purkutöille tai ylimääräisille seisokeille.
Suurin hyöty syntyy silloin, kun pesu tehdään ennakoivasti. Jos puhdistus ajoitetaan vasta kriittiseen tilanteeseen, osa säästöpotentiaalista on jo menetetty
Milloin lämmönvaihtimen pesutarve kannattaa selvittää?
Pesutarve kannattaa arvioida viimeistään silloin, kun prosessissa havaitaan muutoksia, joille ei ole muuta selvää syytä. Erityisesti lämpötilaeron heikkeneminen, painehäviön kasvu ja energiankulutuksen nousu ovat merkkejä, joihin kannattaa reagoida ajoissa.
Usein järkevä lähtökohta on vertailla nykyistä suorituskykyä aiempaan tilanteeseen. Jos sama prosessi vaatii enemmän energiaa, enemmän pumppausta tai pidemmän ajoajan kuin ennen, lämmönvaihdin voi olla yksi ensimmäisistä tarkistettavista kohteista.
Masspap auttaa arvioimaan kohteen, valitsemaan oikean pesumenetelmän ja määrittämään sopivan kemian. Pesut voidaan toteuttaa asiakkaan omana työnä HeatFlow Pro -laitteella tai tarvittaessa avaimet käteen -palveluna.
Yhteenveto: lämmönvaihtimen puhdistus on osa energiatehokkuuden hallintaa
Likainen lämmönvaihdin ei ole vain kunnossapidon ongelma. Se on energiatehokkuuden, käyttövarmuuden ja tuotannon kannattavuuden kysymys.
Kun lämmönsiirtopinnat likaantuvat, prosessi voi jatkua näennäisesti normaalisti, mutta energiaa kuluu enemmän ja suorituskyky heikkenee. Oikea-aikaisella kemiallisella kiertopesulla voidaan palauttaa lämmönsiirtotehoa, pienentää painehäviötä ja vähentää tarpeettomia energiakustannuksia.
Jos lämmönvaihtimen suorituskyky on laskenut, ongelmaa ei kannata odottaa tuotantohäiriöksi asti.
Haluatko selvittää säästöpotentiaalinne? Tuotepäällikkömme Aleksi kertoo lisää ja voi tulla tekemään maksuttoman auditoinnin:
Aleksi Hämäläinen 040 529 8483 aleksi.hamalainen@masspap.fi
Usein kysyttyä lämmönvaihtimen puhdistuksesta
Mistä tietää, että lämmönvaihdin on likainen?
Likaantuminen näkyy usein heikentyneenä lämmönsiirtona, kasvavana painehäviönä, korkeampana energiankulutuksena tai siinä, ettei prosessi enää saavuta samoja lämpötiloja kuin aiemmin. Ongelma voi kehittyä hitaasti, joten vertailu aiempiin käyttöarvoihin on tärkeää.
Voiko lämmönvaihtimen puhdistaa ilman purkamista?
Kyllä. Kemiallinen kiertopesu mahdollistaa monissa kohteissa puhdistuksen ilman lämmönvaihtimen purkamista. Pesuliuos kierrätetään laitteen läpi hallitusti, jolloin likaa voidaan poistaa lämmönsiirtopinnoilta ilman mekaanista avaamista.
Kuinka usein lämmönvaihdin kannattaa pestä?
Pesuväli riippuu prosessista, likaantumisen tyypistä, käyttöajasta ja energian hinnasta. Joissakin kohteissa järkevä väli voi olla muutamia kuukausia, toisissa pidempi. Paras tapa määrittää pesuväli on seurata lämmönsiirtotehoa, painehäviötä ja energiankulutusta.
Miksi lämmitetty kemiallinen kiertopesu on tehokas menetelmä?
Lämpö tehostaa monien pesukemikaalien vaikutusta ja nopeuttaa lian irtoamista. Kun pesuliuos kiertää hallitulla virtauksella, se pääsee vaikuttamaan lämmönsiirtopinnoilla tasaisesti. Tämä parantaa pesutuloksen ennustettavuutta verrattuna pelkkään huuhteluun.
Onko lämmönvaihtimen pesu energiansäästötoimenpide?
Usein kyllä, jos likaantuminen heikentää lämmönsiirtoa. Puhdistus voi palauttaa prosessin hyötysuhdetta ja pienentää energiankulutusta, mutta vaikutus riippuu kohteesta, likaantumisen määrästä, käyttöajasta ja energian hinnasta. Siksi pesutarve kannattaa arvioida teknisten mittausten ja prosessin todellisen tilanteen perusteella
